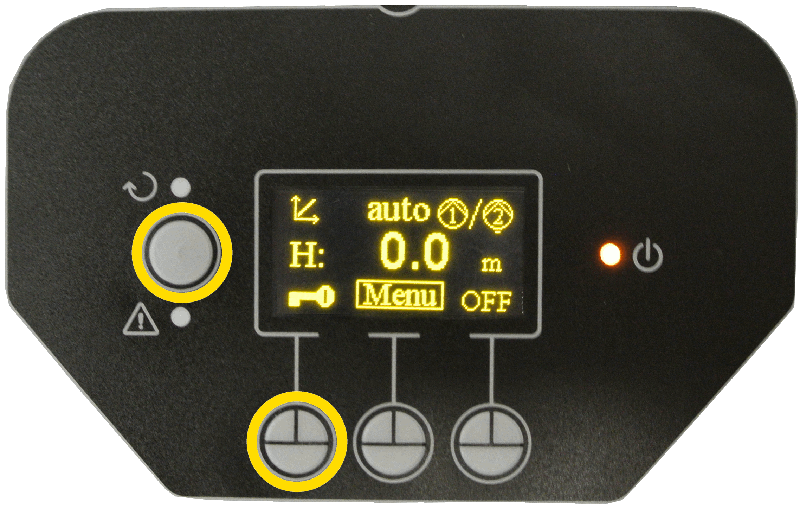

Se le pagine dei menù mostrano una chiave in basso a sinistra significa che non è possibile modificare le impostazioni per la presenza del “blocco tastiera”. Per sbloccare i menù andare nella home page (la pagina principale) e premere contemporaneamente il tasto vicino al display tra i due led e il tasto sotto la chiave fino a che la chiave non scompare. I circolatori EVOPLUS mettono a disposizione due menù: menù utente e menù avanzato. Il menù utente è accessibile dalla home page (pagina principale) premendo e rilasciando il tasto centrale “Menu”. Il menù avanzato è accessibile dalla home page premendo per 5 secondi il tasto centrale “Menu”. Per approfondire l’argomento è possibile iscriversi al corso gratuito online Evoplus organizzato dal D.Training, rivolto a installatori, idraulici o semplici interessati. Consigliamo di consultare anche il manuale di istruzioni del circolatore Evoplus San (disponibile anche nel nostro software DNA) per tutte le informazioni sull’utilizzo del prodotto.
Questa risposta ti è stata utile?
Una volta effettuati tutti i collegamenti elettrici ed idraulici riempire l’impianto con acqua ed eventualmente con glicole ed alimentare il sistema. Una volta avviato il sistema è possibile modificare le modalità di funzionamento per meglio adattarsi alle esigenze dell’impianto. Per entrare nel menù installatore si vedano le faq in questa stessa pagina. Per approfondire l’argomento è possibile iscriversi al corso gratuito online Evoplus organizzato dal D.Training, rivolto a installatori, idraulici o semplici interessati. Consigliamo di consultare anche il manuale di istruzioni del circolatore Evoplus San (disponibile anche nel nostro software DNA) per tutte le informazioni sull’utilizzo del prodotto.
Questa risposta ti è stata utile?
Per approfondire l’argomento è possibile iscriversi al corso gratuito online Evoplus organizzato dal D.Training, rivolto a installatori, idraulici o semplici interessati. Consigliamo di consultare anche il manuale di istruzioni del circolatore Evoplus San (disponibile anche nel nostro software DNA) per tutte le informazioni sull’utilizzo del prodotto.
Questa risposta ti è stata utile?
Il circolatore può essere regolato in sei differenti modalità, a pressione differenziale proporzionale ΔP-v, a pressione differenziale costante ΔP-c, con una modalità di regolazione a curva costante, a pressione differenziale costante e proporzionale in funzione della temperatura dell’acqua, a temperatura differenziale costante ΔT-c e infine in funzione economy.
Modo di regolazione a pressione differenziale proporzionale ΔP-v
La modalità di regolazione ΔP-v al variare della portata, varia linearmente il valore di consegna della prevalenza.
Questa regolazione è particolarmente indicata nei seguenti impianti:
a. Impianti di riscaldamento a due tubi con valvole termostatiche e con:
- prevalenza superiore a 4 metri;
- tubazioni molto lunghe;
- valvole con ampio campo di funzionamento;
- regolatori di pressione differenziale;
- grandi perdite di carico in quelle parti dell‘impianto dove scorre la quantità totale del flusso d‘acqua;
- bassa temperatura differenziale.
b. Impianti di riscaldamento a pavimento ed impianti con valvole termostatiche e grandi perdite di carico nel circuito della caldaia.
c. Impianti con pompe di circuiti primari con elevate perdite di carico
Modo di regolazione a pressione differenziale costante ΔP-c
La modalità di regolazione ΔP-c mantiene costante la pressione differenziale dell’impianto al valore impostabile H setp al variare della portata.
Questa regolazione è particolarmente indicata nei seguenti impianti:
a. Impianti di riscaldamento a due tubi con valvole termostatiche e con:
- prevalenza inferiore a 2 metri;
- circolazione naturale;
- basse perdite di carico in quelle parti dell‘impianto dove scorre la quantità totale del flusso d‘acqua;
- elevata temperatura differenziale (riscaldamento centralizzato).
b. Impianti di riscaldamento a pavimento con valvole termostatiche
c. Impianti di riscaldamento mono-tubo con valvole termostatiche e valvole di taratura
d. Impianti con pompe di circuiti primari con basse perdite di carico
Modalità di regolazione a curva costante
In questa modalità di regolazione il circolatore lavora su curve caratteristiche a velocità costante. La curva di funzionamento viene selezionata impostando la velocità
di rotazione attraverso un fattore percentuale. Il valore 100% indica la curva limite massimo. La velocità di rotazione effettiva può dipendere dalle limitazioni di potenza e
di pressione differenziale del proprio modello di circolatore. La velocità di rotazione può essere impostata da display o da segnale esterno 0-10V o PWM.
Regolazione indicata per impianti di riscaldamento e condizionamento a portata costante.
Modalità di regolazione a pressione differenziale costante e proporzionale in funzione della temperatura dell’acqua
Questa regolazione è particolarmente indicata nei seguenti impianti:
a. - negli impianti a portata variabile (impianti di riscaldamento a due tubi), dove viene assicurata un’ulteriore riduzione delle prestazioni del circolatore in funzione dell’abbassamento della temperatura del liquido circolante quando vi è una minore richiesta di riscaldamento.
b. - negli impianti a portata costante (impianti di riscaldamento mono-tubo e a pavimento), dove le prestazioni del circolatore possono essere regolate solo attivando la funzione di influenza della temperatura.
Funzione economy
La funzione economy può essere impostata agendo direttamente sul pannello di comando fissando un valore di riduzione (f.rid) che potrà avere un valore massimo del 50%. In tutte le impostazioni precedentemente elencate va sostituito il valore Hset ad un valore Hset x f.rid.
Per approfondire l’argomento è possibile iscriversi al corso gratuito online Evoplus organizzato dal D.Training, rivolto a installatori, idraulici o semplici interessati. Consigliamo di consultare anche il manuale di istruzioni del circolatore Evoplus San (disponibile anche nel nostro software DNA) per tutte le informazioni sull’utilizzo del prodotto.
